噴霧除塵系統

干霧抑塵系統

商品編號：

商品型號：

人　氣：2889

商品介紹

干霧抑塵原理就是干霧抑塵機產生不通顆粒的水和霧狀水，與空氣中的不同力度的顆粒進行吸附和包裹，后自動結合受重力影響落到運輸皮帶機上。

1.干霧抑塵裝置組成

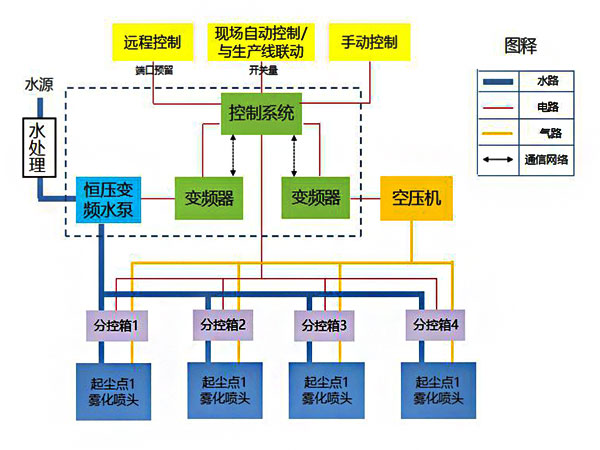

干霧抑塵裝置采用模塊化設計技術。由干霧抑塵機、螺桿式空氣壓縮機、萬向節噴霧器總成、水氣連接管線、電伴熱系統和自動控制系統組成。

1.1干霧抑塵機

是將氣、水過濾后，以設定的氣壓、水壓、氣流量、水流量按開關程序控制電磁閥打開或關閉，經管道輸送到噴霧器總成中去，實現噴霧抑塵。它由電控系統、多功能控制系統、流量控制系統組成。安裝在IP55標準的箱體內，有進氣管接口1個，進水管接口1個，出氣管接口2個，出水管接口2個。面板上有文本顯示器、氣、水壓力表和電控系統按鈕。

1.2電控系統

電控系統是干霧抑塵系統的控制中心，集合了可編程控制器、保護電路、繼電器以及與它們相關的元器件。為用戶提供自動和手動兩種操作模式。在自動操作模式時，可自動接收皮帶機工作信號，通過PLC控制繼電器，啟動或停止噴霧箱噴霧。在手動模式，操作人員可以按壓操作按鈕啟動或停止噴霧箱噴霧。用戶還可以通過西門子PLC設置接口修改噴霧周期及管道吹掃時間等。

電控系統將干霧抑塵機與現場設備的控制信號連接起來，以便實現自動控制。

1.3螺桿式空氣壓縮機

螺桿式空氣壓縮機的作用是為干霧抑塵系統提供標準氣源。

1.4噴霧箱/萬向節噴霧器總成

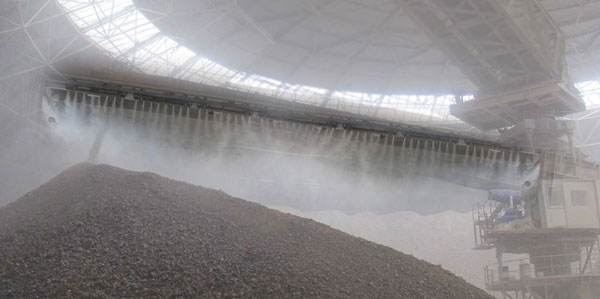

接收由干霧抑塵機輸送來的氣、水并將其轉化成顆粒直徑為1～10μm的干、煙霧噴射出去，按干霧抑塵機的控制指令噴向抑塵點。當干霧與粉塵顆粒相互接觸、碰撞時，使粉塵顆粒相互粘結、凝聚變大，并在自身的重力作用下沉降，從而達到抑塵的作用。

通過對其控制實現水、氣、電主管線與噴霧箱/萬向節噴霧器總成的連接，并根據現場情況通過PLC控制實現各噴霧箱/萬向節噴霧器總成分別噴霧。

1.6水氣連接管線

將干霧抑塵機、噴霧箱噴霧器總成、螺桿式空氣壓縮機、壓縮空氣儲氣罐、水源等用不同管徑的熱浸鋅鋼管按要求連接起來。

1.7電伴熱及保溫系統

電伴熱系統分布在干霧抑塵機、噴霧器總成及水、氣管路上，當環境溫度低于+5℃時啟動。

1.8干霧抑塵主要特點

1、在污染的源頭——起塵點進行粉塵治理。

2、抑塵效率高,無二次污染無需清灰，針對10 & 2.5μm以下可吸入及可入肺粉塵治理效果高達 96%以上，避免矽肺病危害。

3、水霧顆粒為干霧級，在抑塵點形成濃而密的霧池。

4、節能減排，耗水量小，與物料重量比僅0.02%-0.05%,是傳統除塵耗水量的1/10-1/100，物料(煤)無熱值損失。

5、占地面積小，全自動PLC控制，節省基建投資和管理費用。

6、系統設施可靠性高，省去傳統的風機、除塵器、通風管、噴灑泵房、灑水槍等，運行、維護費用低。
